Как работать с графиком

Зачем в терминале нужен график?

Главная цель графика — показать динамику изменения цен на конкретный актив. Но помимо этого в терминале Т‑Инвестиций есть много инструментов для технического анализа ценных бумаг, который мы разобрали в бесплатном курсе «Основы теханализа». В нем вы узнаете про основные методы технического анализа, работу индикаторов и свечных моделей.

График в нашем терминале строится на движке сервиса TradingView и обладает большинством его функций. Чтобы открыть график, нажмите правой кнопкой мыши в любом месте на рабочей области терминала → выберите виджет «График» → добавьте нужный актив, нажав на значок лупы.

Визуально этот виджет можно разделить на четыре функциональные области: верхняя панель, левая панель, правая панель с ценой (она же ось ординат) и сам график. Кроме этого, ось абсцисс снизу представлена в виде временной шкалы, масштаб которой подстраивается под выбранный период.

Как устроена верхняя панель графика в терминале?

Верхняя панель графика состоит из девяти главных элементов:

Таймфрейм — или выбор временного интервала. Те таймфреймы, которые вы используете чаще всего, можно добавить в избранное и закрепить на верхней панели.

Вид графика — можно выбрать из семи способов отображения: бары, японские свечи, пустые свечи, свечи «хейкен аши», линия, область или базовая линия. Оптимальный для вас вид графика можно закрепить на верхней панели, добавив его в избранное — это значок звездочки рядом с соответствующим пунктом.

Сравнить — к графику выбранного инструмента можно добавить график еще одного актива, чтобы визуально сравнить динамику их цены. Второй график отобразится в виде линии, которую можно настроить, нажав на шестеренку возле названия актива.

Индикаторы — это большой выбор различных индикаторов технического анализа для отслеживания динамики актива. Чтобы выбрать нужный индикатор, нажмите на кнопку «Индикаторы» на верхней панели виджета. После этого на графике появится изображение индикатора и его название. Если навести курсор мыши на название индикатора, появится контекстное меню из четырех значков:

• глаз — скроет изображение индикатора на графике;
• шестеренка — откроет настройки индикатора;
• крестик — удалит индикатор с графика;
• три точки — откроет расширенное контекстное меню. Здесь можно выбрать порядок слоев, переместить, удалить, скопировать и скрыть индикатор, а также открыть его настройки.

Подробнее о принципах работы различных индикаторов на сайте TradingView

Шаблоны — набор индикаторов можно сохранить в шаблон и использовать их для отображения по любому инструменту.

Отмена и возврат действия — не переживайте, если случайно удалили какой‑то элемент или сбили настройки. Нажимая на стрелочку, можно отменить последние действия в виджете или, если что‑то не понравится, вернуть всё обратно.

Раскрыть виджет по размеру рабочей области — чтобы увеличить виджет до размера всей рабочей области терминала, нажмите на значок квадрата в верхней правой части виджета (около шестеренки и крестика). Чтобы вернуть виджет в первоначальное состояние, снова нажмите на этот значок.

Снимок графика — нажатие на значок фотоаппарата позволяет сохранить изображение графика в формате png. Найти изображение можно в папке, куда на вашем компьютере обычно сохраняются скачанные через браузер файлы.

Сохранение настроек — нажмите на значок гаечного ключа в правом углу верхней панели. Это позволит сохранить таймфрейм и тип графика, и при следующем открытии виджета «График» вновь отобразятся выбранные вами параметры. Понять, что ваши настройки сохранились, можно по изменившемуся значку: гаечный ключ станет галочкой.

Как выглядят боковые панели графика в терминале?

Левая панель графика содержит обширный набор инструментов для рисования. Доступны как простые геометрические фигуры, так и более сложные инструменты технического анализа: шаблоны для отрисовки паттернов, веер Ганна, вилы Шифа, коррекция по Фибоначчи и так далее.

Правая панель графика содержит шкалу цен, а под ней — кнопку в форме шестеренки, которая открывает настройки и позволяет изменить способ отображения стоимости, инвертировать график, включить отображение границ торговых сессий и даже перенести ось ординат влево.

В самом низу списка настроек есть еще одна шестеренка, которая позволяет детально отрегулировать сам график. Например, на вкладке «Инструмент» можно отрегулировать цветовую гамму графика и линию последней цены, а также изменить часовой пояс. Вкладка «Строка статуса» позволяет настроить информационную полосу в левом верхнем углу — например, включить или выключить отображение изменения цены бара. Еще больше возможностей для персональных настроек есть во вкладках «Шкалы» и «Оформление».

Из чего состоит центральная область на графике в терминале?

График позволяет визуализировать данные не только о динамике цены инструмента, но и о ваших действиях с указанным активом. Например, вы сможете увидеть отметки о своих сделках, выплатах дивидендов и среднюю стоимость позиции в портфеле.

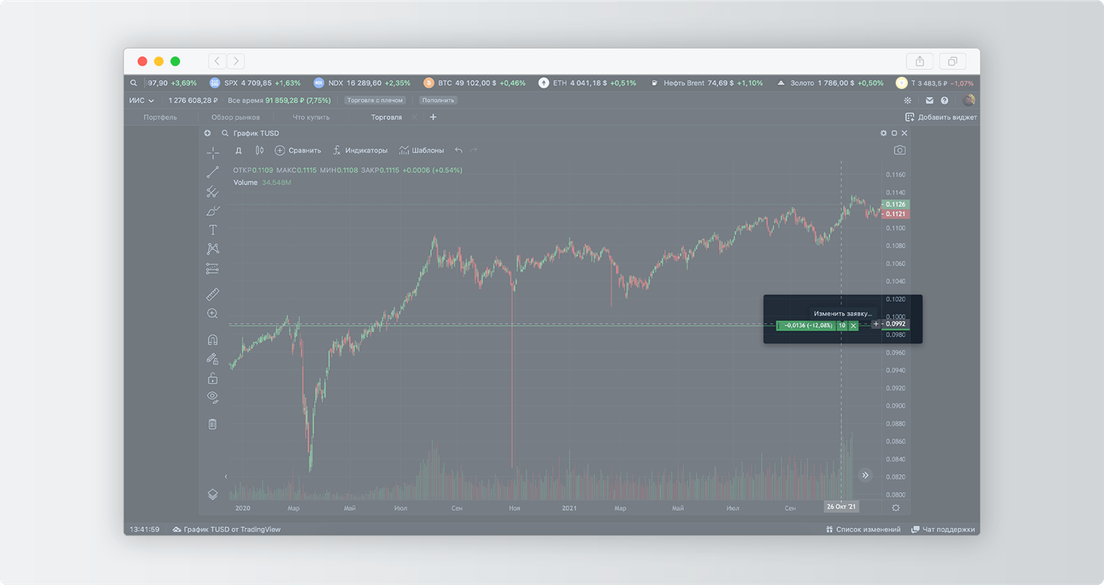

Активные лимитные заявки также отображаются на графике, и при необходимости вы можете отредактировать или отменить их. Для этого нужно или зажать мышкой линию с заявкой, чтобы перетянуть ее на другой ценовой уровень, или один раз кликнуть по квадратику с количеством лотов. Сразу после этого вы сможете отредактировать свою заявку и тут же сохранить изменения. Чтобы отменить заявку, нажмите на крестик справа от квадратика с количеством лотов.

Новую заявку также можно выставить прямо с графика: наведите курсор на область графика и в соответствующей точке по оси цен появится серый знак «+», при нажатии на который откроется окно выставления заявки.

Если вам нужно выставить с графика сразу несколько заявок, можно добавить виджеты «График» и «Заявка», а затем привязать их к одной группе — тогда соответствующая цена подтянется в виджет «Заявка». Чтобы привязать два виджета друг к другу, нажмите поочередно на каждом из них на «+» в правом верхнем углу и выберите для них группу одного цвета.

Что такое легкий график?

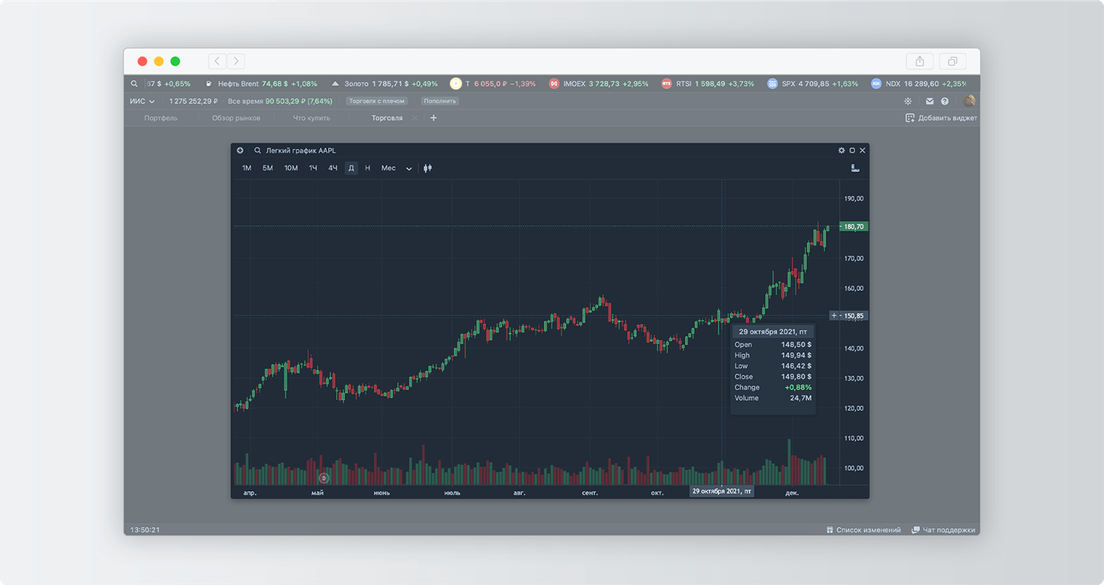

Это еще один вариант отображения изменения цен на конкретные биржевые инструменты, доступный как отдельный виджет. От основного графика на движке сервиса TradingView он отличается упрощенным интерфейсом и возможностью синхронизации с мобильным приложением Т‑Инвестиций. Чтобы открыть легкий график, нажмите правой кнопкой мыши в любом месте на рабочей области терминала → «Легкий график» → добавьте нужный актив, нажав на значок лупы (слева в верхней части виджета).

На легком графике на выбор доступны четыре вида визуализации цены: линия, область, западные бары и японские свечи, а также индикаторы простой (МА) и экспоненциальной (ЕМА) скользящих средних.

Вы можете выбрать нужные временные интервалы и добавить их в «Избранное», закрепив для быстрого использования на верхней панели.

По умолчанию все графики синхронизируются с приложением Т‑Инвестиций: если вы нарисуете что‑то или добавите индикаторы, то при переключении на график этой же бумаги в приложении Т‑Инвестиций результаты вашей работы сохранятся. Отключить синхронизацию можно нажатием на иконку облачка в правом верхнем углу виджета.

Чтобы настроить виджет, нажмите на шестеренку в верхнем правом углу — так вы сможете выбрать данные, которые будут отображаться на графике.

Эти параметры можно сделать настройками по умолчанию, если нажать на значок гаечного ключа в меню настроек (шестеренка). Тогда при следующем открытии виджета они сразу будут отображаться, и не придется выставлять их заново.

Если вы хотите сохранить выбранный вами таймфрейм или тип графика, нажмите на значок гаечного ключа в правом верхнем углу виджета. Понять, что ваши настройки сохранились, можно по изменившемуся значку: гаечный ключ станет галочкой.

Настройка «Подсказка» позволяет отключить или отрегулировать отображение информации о диапазоне цен в выбранном временном интервале. Если график построен в виде области, то подсказка будет показывать только цену закрытия.

В левом верхнем углу виджета доступны инструменты рисования: линейка, линия тренда, луч треда и горизонтальная линия. Чтобы воспользоваться ими, выберите на графике две точки, от которых будут строиться линии. Изменить цвет, толщину, тип линии или удалить ее можно нажатием на линию, после чего на левой панели появится меню настроек. При использовании линейки нажмите на область графика в третий раз, чтобы линейка исчезла.

Что такое осцилляторы и как с ними работать?

Осцилляторы — это разновидность индикаторов в техническом анализе, общий принцип которых построен на колебании цены вокруг определенного среднего значения. Большинство осцилляторов так или иначе измеряют силу или величину «моментума», то есть скорость и диапазон, с которыми цена меняется в ту или иную сторону.

Осцилляторы относятся к «опережающим» индикаторам, которые лучше всего работают в периоды, когда цена актива изменяется в определенном коридоре без четкого направления движения. За счет того, что значения индикатора находятся в фиксированном диапазоне значений, как правило, от 0 до 100, с их помощью можно получить потенциальный сигнал на сделку еще до того, как произойдет смена тренда или разворот цены. Однако в этом кроется и их недостаток — сигнал на опережение может быть ложным.

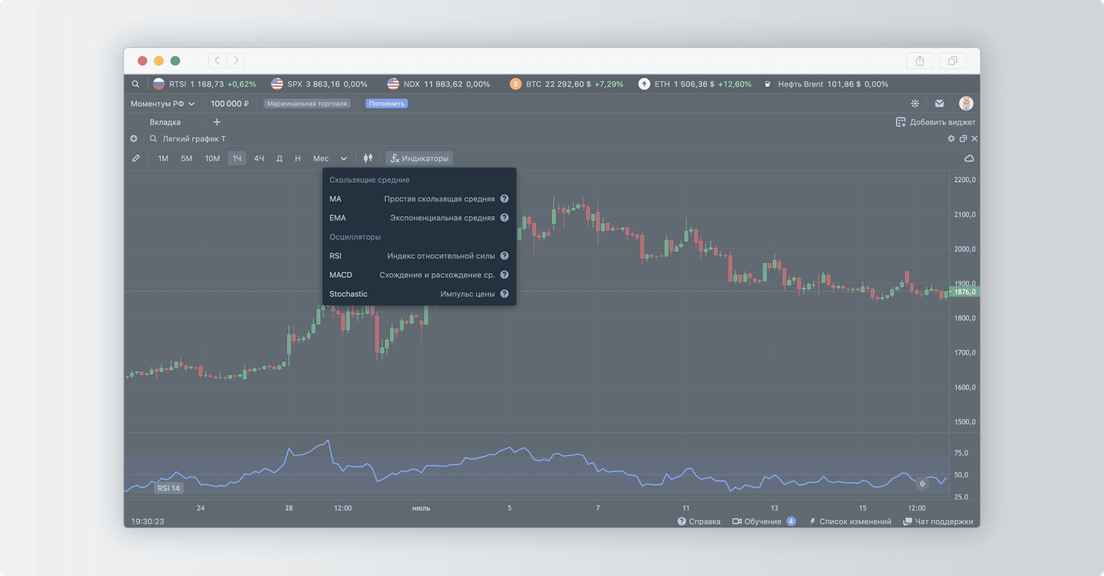

Чтобы добавить индикатор на легком графике терминала, нажмите кнопку «Индикаторы», а затем выберите нужный осциллятор. Сейчас на легком графике доступны три популярных осцилляторных индикатора:

• RSI, или «Индекс относительной силы»;
• MACD, или «Схождение/расхождение скользящих средних»;
• Stochastic, или «Импульс цены».

Разберем каждый из индикаторов.

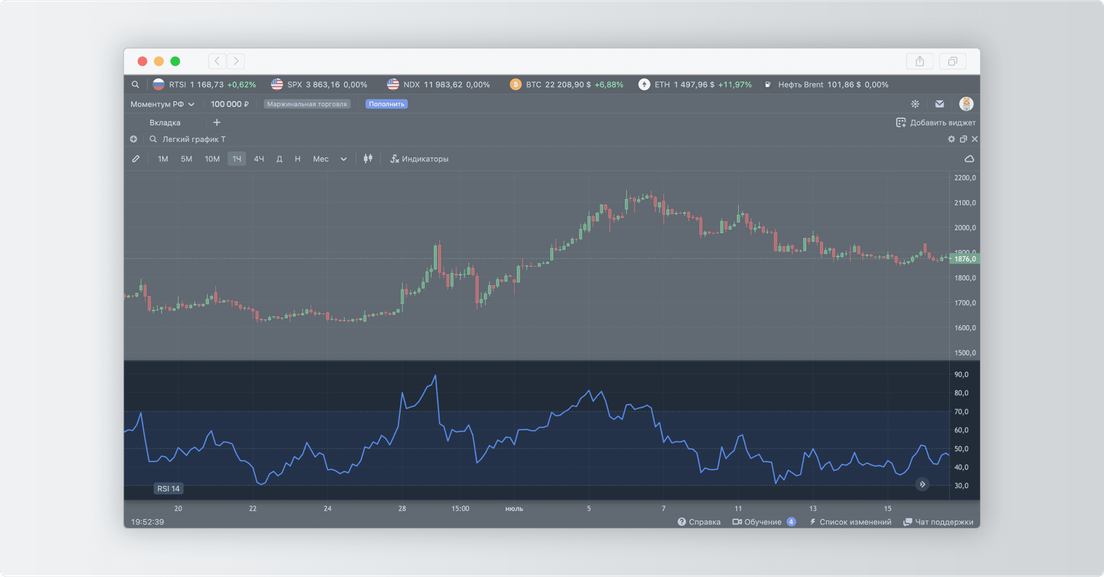

RSI, или «Индекс относительной силы». Отображает скорость и амплитуду, с которой изменяется цена в сторону своего движения. Иными словами, с помощью RSI можно анализировать силу тренда и прогнозировать вероятность его смены. Подробнее про RSI

В основе индикатора лежат три основных параметра:

• Длина — количество закрытых свечей, которое будет анализировать индикатор. Можно выставить любое значение, но чаще всего используют значение 14.
• Верхняя граница осциллятора (100) — чем больше и активнее рост цены за период анализа, тем ближе значение индикатора к верхней границе диапазона.
• Нижняя граница осциллятора (0) — чем больше и активнее падение цены за период анализа, тем ближе значение индикатора к нижней границе диапазона.

Значение длины RSI можно поменять, если нажать на название индикатора в правом нижнем углу.

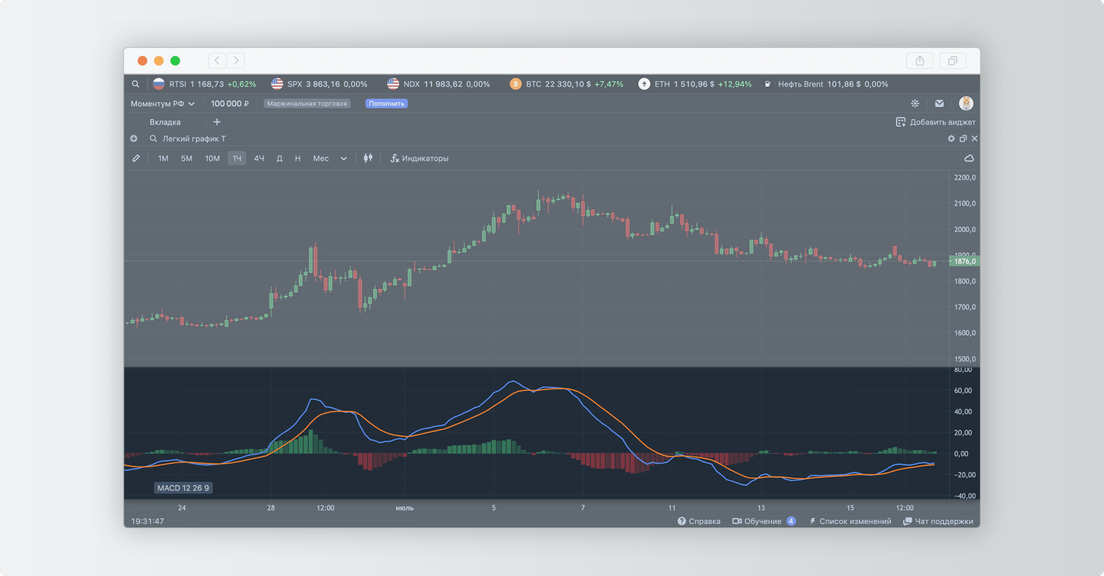

MACD, или «Схождение/расхождение скользящих средних». Отображает величину расхождения двух скользящих средних за определенный период. Чем больше расхождение между двумя скользящими средними, тем больше импульс роста или падения цены. Подробнее про MACD

В основе индикатора лежат три основных параметра:

• Линия MACD — разница между быстрой и медленной скользящими средними. Скользящими средние называются потому, что они усредняют значение цены за период своей длины. Например, значение 13 означает, что скользящая средняя посчитает среднее значение цен закрытия за 13 последних свечей на графике.
• Сигнальная линия — линия индикатора, которая дополнительно сглаживает линию MACD. Чтобы сглаживание было эффективнее, длину сигнальной линии обычно устанавливают меньше, чем длина главной линии MACD.
• Гистограмма — зеленые и красные столбцы, которые наглядно показывают разницу между линией MACD и сигнальной линией. Чем больше столбец, тем больше разница между линиями.

Таким образом, линия MACD показывает нам направление тренда, сигнальная линия помогает отфильтровать некоторые ложные колебания, а гистограмма показывает силу и скорость текущего изменения цены.

Значение линии MACD и сигнальной линии можно поменять, если нажать на название индикатора в правом нижнем углу. По умолчанию установлены параметры 13 и 26 у скользящих средних в линии MACD и 9 у сигнальной линии.

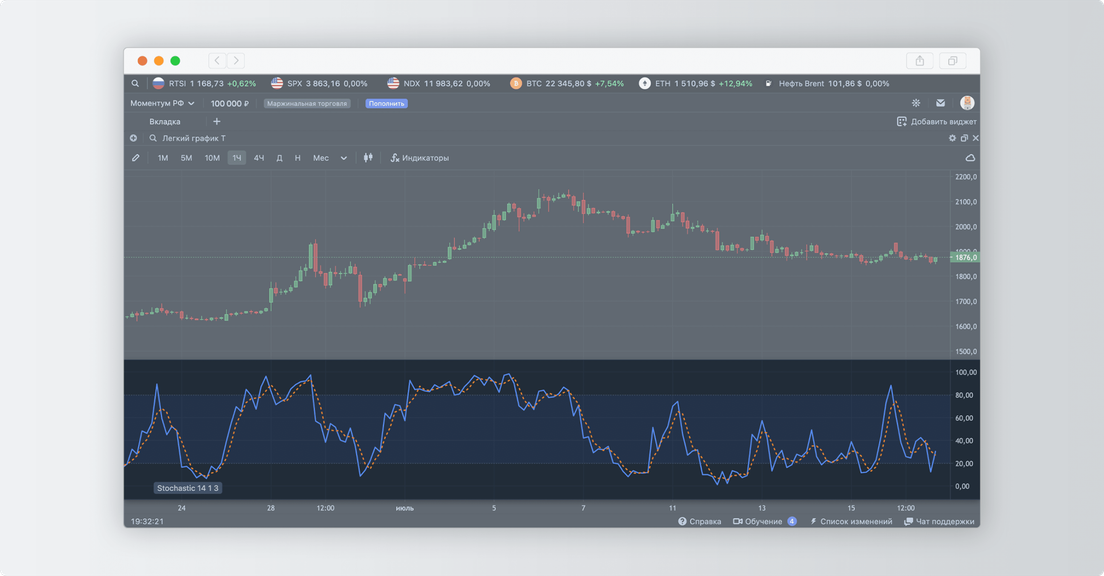

Stochastic, или «Импульс цены». Отображает отношение текущей цены закрытия к минимуму и максимуму цены за определенный период. Проще говоря, по положению стохастика можно понять, насколько сильно цена изменилась относительно своего недавно проторгованного диапазона. Подробнее про Stochastiс

В основе индикатора лежат три основных параметра:

• Период расчета — количество закрытых свечей, за которые рассчитывается минимум и максимум диапазона. Например, значение периода 14 означает, что индикатор будет брать в расчет минимум и максимум цены за последние 14 закрытых свечей.
• Верхний диапазон — чем сильнее текущая цена ушла от максимума за предыдущий период, тем выше будет линия стохастика. Обычно для верхней границы диапазона используют значение 80.
• Нижний диапазон — чем сильнее текущая цена ушла относительно минимума за предыдущий период, тем ниже будет линия стохастика. Обычно для нижней границы диапазона используют значение 20.

Во всех осцилляторах есть два основных сигнала, которые теоретически можно использовать для совершения сделок: пересечение определенного значения и дивергенция — расхождение — показаний графика и осциллятора.

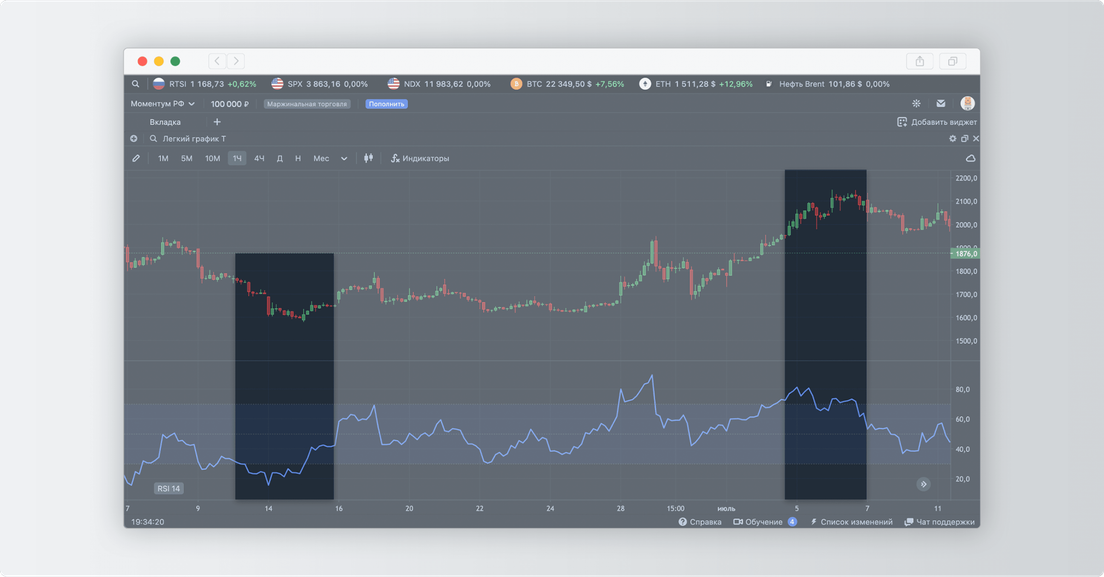

Пересечение ценой значений осциллятора основано на понятиях перекупленности (верхний диапазон) и перепроданности (нижний диапазон). Этими терминами обычно называют нетипичное движение цены, которая сильно отклоняется от своего усредненного значения. И чем больше цена отклонилась от среднего значения, тем вероятнее, что она вернется назад.

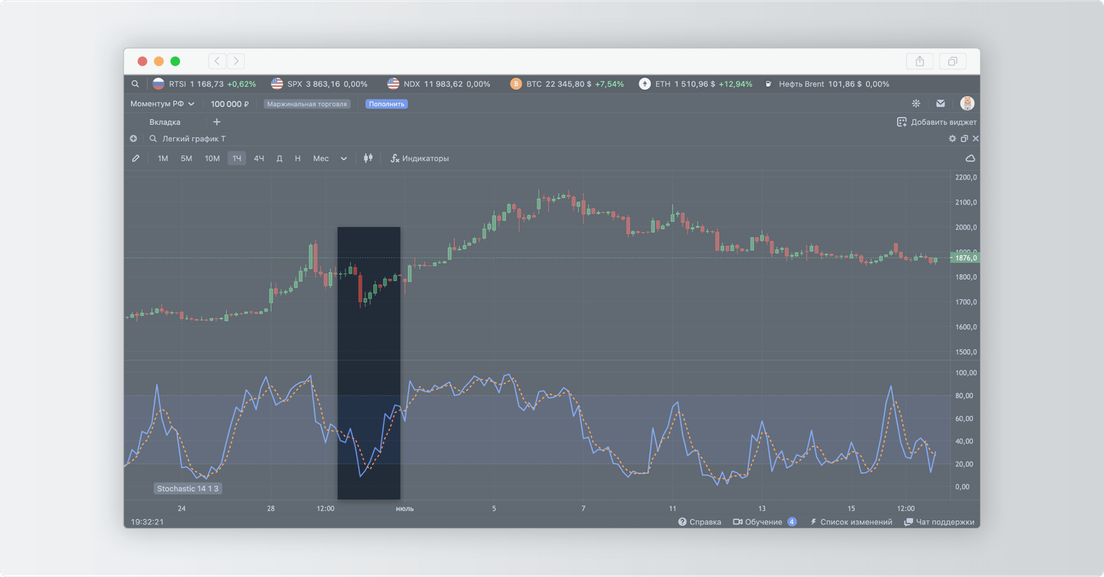

Дивергенция, или расхождение, цены на графике и показаний индикатора. Это понятие, которым описывают расхождения направления цены и показаний индикатора. В этом случае можно предположить, что цена развернется в направлении, которое указывает осциллятор.
